一、項目合作背景
水力發電作為清潔低碳能源核心板塊，水電站內主變、GIS 高壓柜、高壓電纜、水輪發電機組長期處于高濕、多水霧、強電磁干擾的復雜工況，絕緣老化、內部氣隙、接頭受潮極易誘發局部放電隱患，若未能提前排查，會逐步發展為絕緣擊穿、機組非計劃停機，直接影響電站穩定發電與安全生產。
為落實集團設備狀態檢修要求，筑牢水電電氣設備絕緣安全防線，

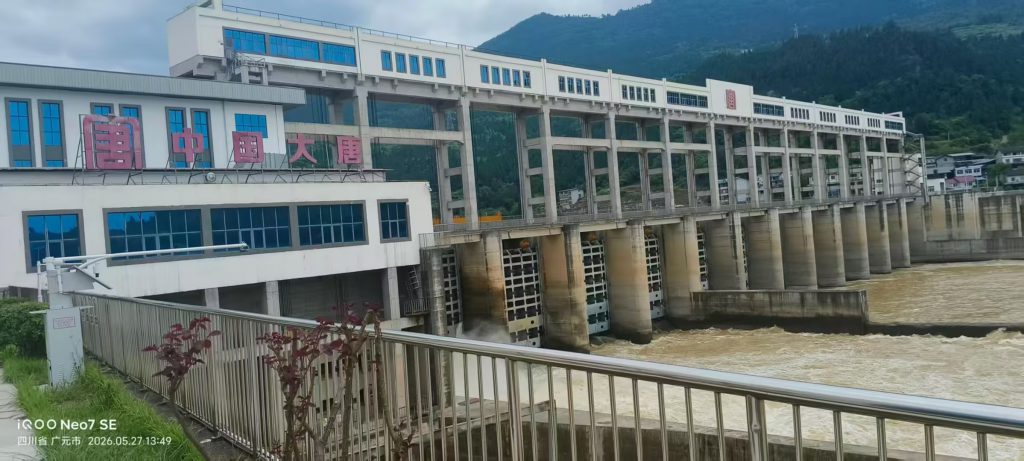

中國大唐旗下水電站經過多輪設備性能比對、現場工況實測、技術方案評審，正式選定武漢中電通電力設備有限公司 ZDJF-920C 手持超聲波超高頻局部放電測量儀，全面用于站內高壓電氣設備常態化帶電巡檢、絕緣缺陷診斷、年度預防性檢測工作。
武漢中電通作為深耕電力檢測領域的高新技術企業，集研發、生產、技術服務于一體，產品適配電網、水電、新能源、工礦等多場景，擁有完善全國上門技術服務體系，本次設備交付同步安排資深高壓檢測工程師駐場，開展全流程實操教學、工況適配調試與故障診斷專項培訓，一站式解決電站運維人員設備使用、信號判讀、圖譜分析難題武漢中電通電力設備有限公司。
二、ZDJF-920C 設備適配水電站核心優勢

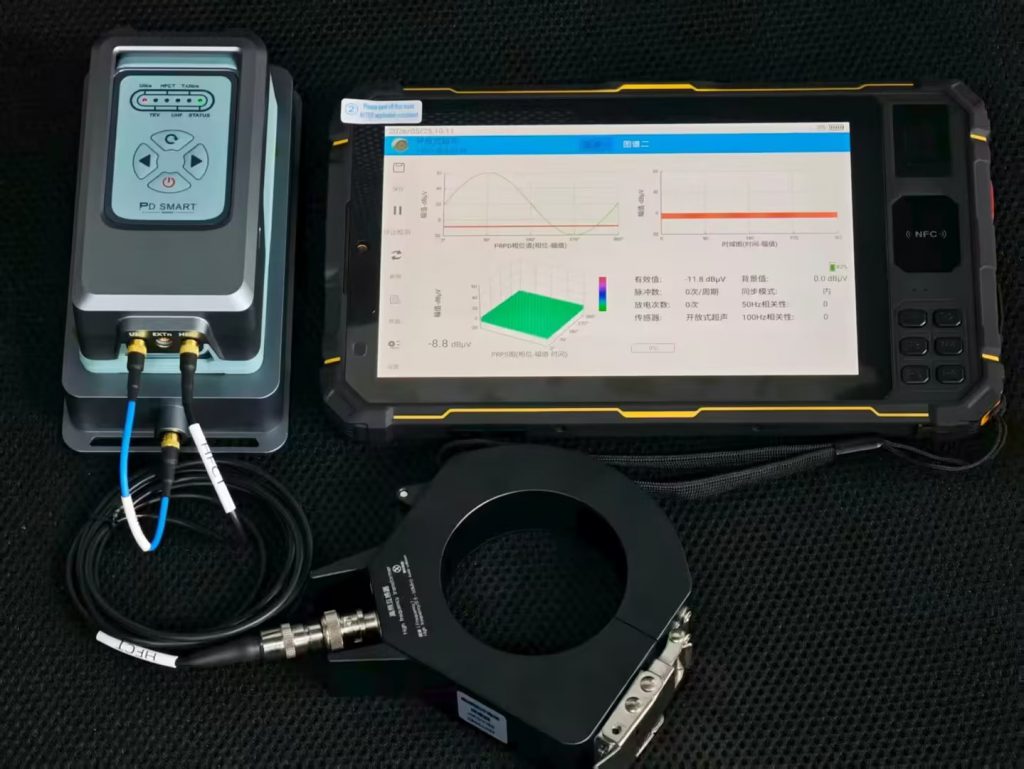

本次采購的 ZDJF-920C 手持超聲波超高頻局部放電測量儀是多技術融合一體化檢測設備，完美匹配水電站復雜運維環境，五大核心能力直擊水電檢測痛點：
- 五合一多傳感器兼容，覆蓋全站設備檢測
設備集成超聲波、地電波 TEV、特高頻 UHF、高頻互感器 HFCT、接觸式聚波器多類檢測模式，可一站式完成水電站主變壓器、GIS 開關、高壓電纜廊道、機組定子、戶外架空線路、高低壓開關柜全品類局放檢測，無需多臺儀器輪換，大幅提升巡檢效率。
- 寬溫高濕防護，適配水電潮濕廊道環境
整機工業三防平板機身，工作溫度區間 – 10℃~50℃，可耐受 95% 無凝結高濕度，完美適配水電站地下電纜層、水輪機層、大壩廊道常年水霧、潮濕環境；整機僅 915g，8 英寸高清 IPS 大屏，戶外強光、昏暗機房均可清晰查看波形圖譜，手持便攜，廊道、高處設備巡檢無負擔。
- 高精度多頻段檢測，抗水電強電磁干擾
特高頻檢測 300~3000MHz、超聲波 20kHz~500kHz、地電波 3~100MHz 多頻段協同檢測，測量分辨率 0.1dB、測量精度 ±1dB，可捕捉微弱早期放電信號；多技術信號交叉驗證，有效過濾水輪機組、勵磁系統產生的電磁雜波，避免誤判漏判，精準識別沿面放電、氣隙放電、金屬尖端放電等各類絕緣缺陷。
- 專業圖譜智能分析，輔助絕緣狀態評估
實時輸出時域波形、PRPD、PRPS 三維局放特征圖譜，內置自主信號分析算法，自動統計放電脈沖頻次、幅值、相位特征，運維人員可直觀區分正常噪聲與危險局放信號，自動留存檢測數據，128G 大容量存儲可長期歸檔巡檢記錄，支撐設備全生命周期絕緣趨勢分析，滿足大唐集團設備臺賬管理規范。
- 長續航無線互聯，滿足全天戶外巡檢
搭載 15200mAh 大容量內置電池，連續續航 6 小時，支持全天不間斷現場巡檢；自帶 WIFI 無線傳輸，檢測數據可實時同步至電站運維管理終端，方便班組共享數據、遠程技術會診；USB 快充接口，現場可快速補電，適配電站野外無固定供電點位場景。
三、廠家現場專項技術指導，賦能電站運維團隊
設備送達電站現場后，武漢中電通專項技術服務團隊第一時間抵達廠區，開展為期 3 天全流程落地式實操培訓，培訓內容貼合大唐水電站真實運維場景，理論結合實操，保障運維人員獨立完成全套檢測作業：
（一）理論專項授課
- 水電站局部放電產生機理、潮濕環境下絕緣缺陷典型特征，區分正常環境噪聲與危險放電信號；
- ZDJF-920C 各傳感器原理、適用場景區分，主變 / 電纜 / GIS / 開關柜差異化檢測方案；
- PRPD、PRPS 圖譜識別教學，不同故障類型圖譜特征解讀、缺陷嚴重等級判定標準；
- 大唐電站巡檢數據歸檔、檢測報告標準化填報規范。
（二）現場真機實操演練

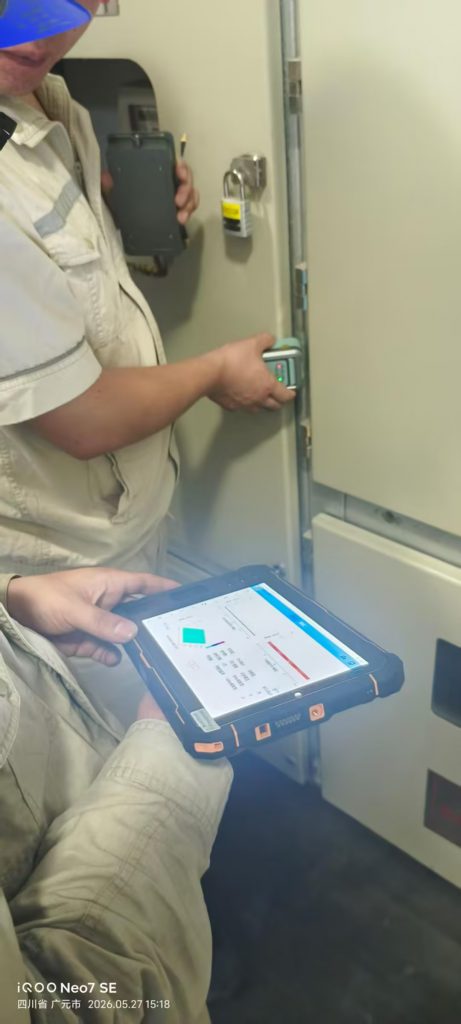

工程師攜帶全套傳感器，實操過程一對一糾錯，針對運維人員操作誤區、信號判讀難點實時答疑，手把手教學傳感器布設、參數調試、數據存儲、圖譜調取全流程操作。
（三）故障模擬與應急處置教學
現場模擬水電場景常見絕緣故障信號，培訓人員快速識別放電等級、判定隱患位置，同步講解發現高危局放后的停機報備、復測跟蹤流程；同步講解設備日常維護、傳感器校準、電池保養、故障簡易排查方法，延長設備使用壽命。
（四）長效售后保障落地
培訓結束后，工程師留存專屬技術對接通道，提供 7×24 小時遠程技術支持；承諾定期回訪巡檢、設備校準服務、終身軟件升級，后續電站新增檢測需求可提供二次上門復訓，建立長期穩定技術服務合作關系。
武漢中電通電力設備有限公司
